01 / DETAIL
작은 캐비닛으로 구성하는 라인어레이
폭 458mm, 높이 293mm, 무게 17kg의 모듈을 연결해 공간에 맞는 어레이를 구성합니다.
- LF DRIVERS
- 4 × 5″
- HORIZONTAL COVERAGE
- 120°
- POWER
- 240W
- NET WEIGHT
- 17kg
커스텀 저역 드라이버
대칭 수평 지향각
제조사 출력 표기
제품 본체 무게
OVERVIEW
제품 소개
청중석에 맞춰 배열하는 소형 라인어레이
Artist T45는 여러 대를 연결해 청중석의 거리와 높이에 맞춰 배열하는 소형 패시브 라인어레이 스피커입니다. 예배당, 다목적 홀과 공연장처럼 앞자리부터 뒤쪽 좌석까지 소리를 전달해야 하는 공간에서 메인 스피커로 사용합니다.

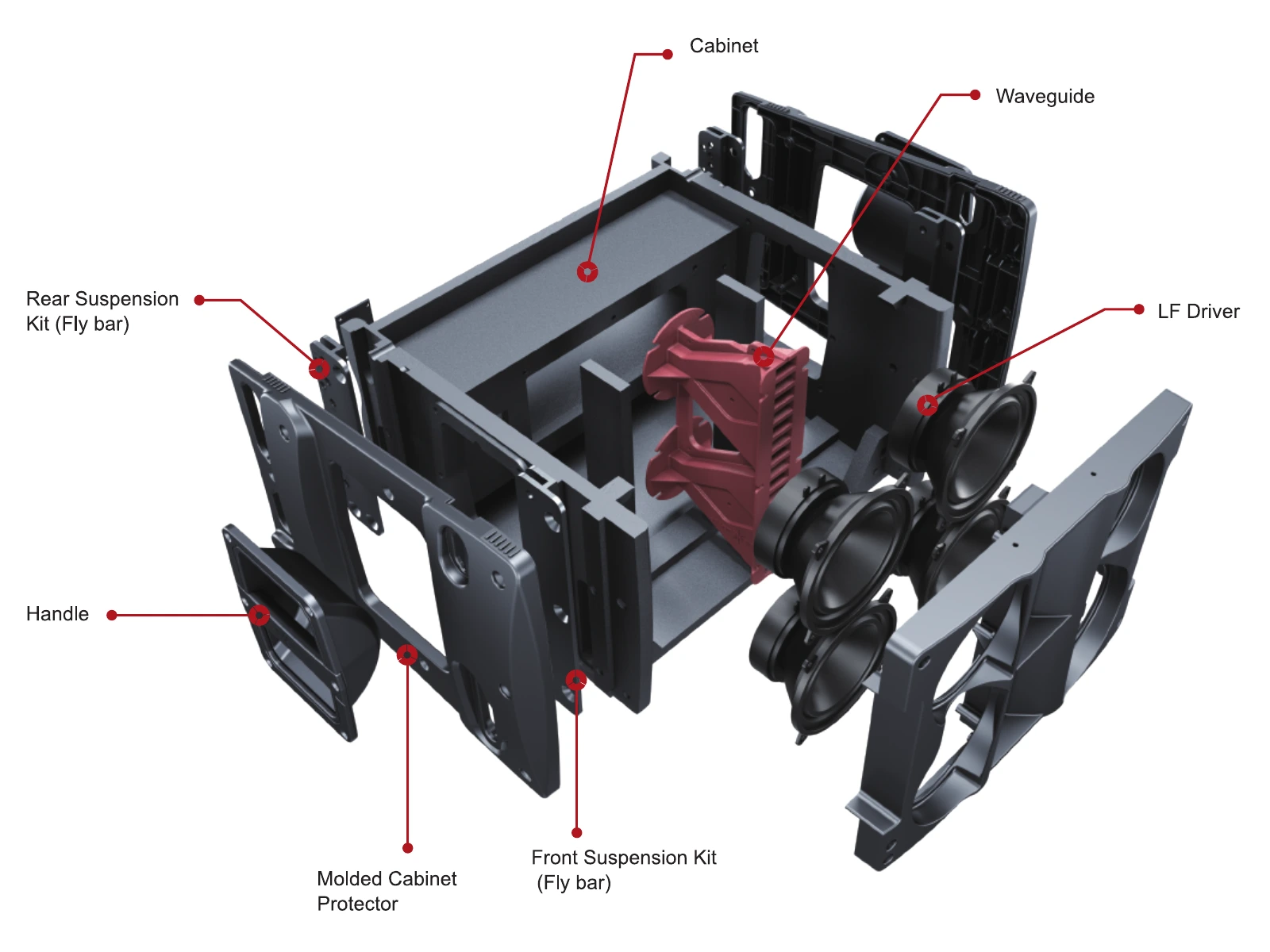

전면 베이스 리플렉스 구조에 4개의 5인치 저역 드라이버와 2개의 고역 드라이버를 배치했습니다. ETE™ 웨이브가이드와 내장 패시브 크로스오버로 저역과 고역을 연결하며, 수평 지향각은 120°입니다. 수직 커버리지는 스피커 수와 어레이의 곡률에 따라 달라집니다.
캐비닛에 통합된 플라잉 하드웨어는 모듈 사이 각도를 조절할 수 있습니다. 현장의 청중석 배치에 맞춰 모듈 수와 각도를 설계하고, 외부 파워앰프와 시스템 프로세싱을 함께 구성합니다.
DESIGN & TECHNOLOGY
설계와 기능
02 / DETAIL
120° 수평 커버리지
ETE™ 웨이브가이드를 적용했습니다. 수직 방향은 모듈 수와 각도 설계로 조정합니다.
03 / DETAIL

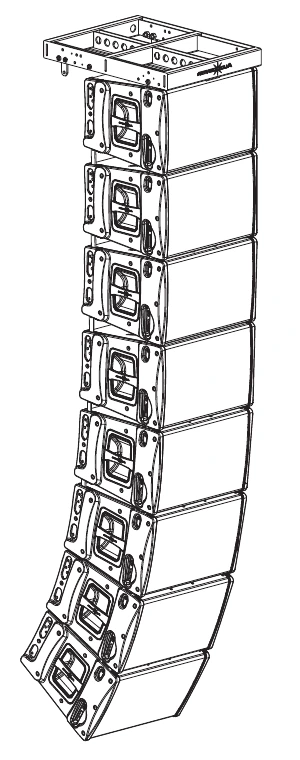

각도 조절과 드라이버 보호
0.5°, 1.5°, 3°, 5°, 7°, 10°의 각도 조절을 지원합니다. 고역 드라이버가 장시간 과부하되면 크로스오버 보드의 보호 회로가 전류를 제한하거나 신호를 차단합니다.
04 / DETAIL

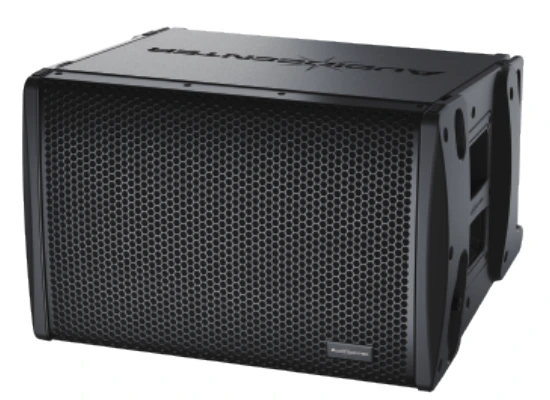

설치와 이동을 고려한 캐비닛

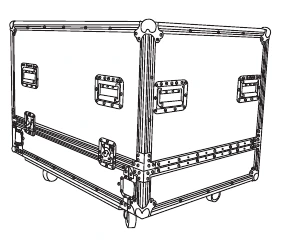

CNC 가공 목재 캐비닛에 폴리우레아 코팅을 적용했습니다. 플라잉 프레임, 브래킷, 운반용 케이스 등 용도별 액세서리를 선택할 수 있습니다.
05 / DETAIL
T45 + T115S 시스템 구성
T45가 음성·음악의 중고역을 전달하고, T115S가 저역을 보강하는 조합입니다. 공간과 운용 목적에 맞춰 외부 파워앰프, 크로스오버와 시스템 프로세싱을 설계합니다.
FEATURES AT A GLANCE
하나씩 살펴보는
제품의 모든 특징
04 KEY FEATURES
- 작은 캐비닛으로 구성하는 라인어레이 — 폭 458mm, 높이 293mm, 무게 17kg의 모듈을 연결해 공간에 맞는 어레이를 구성합니다.
- 120° 수평 커버리지 — ETE™ 웨이브가이드를 적용했습니다. 수직 방향은 모듈 수와 각도 설계로 조정합니다.
- 각도 조절과 드라이버 보호 — 0.5°, 1.5°, 3°, 5°, 7°, 10°의 각도 조절을 지원합니다. 고역 드라이버가 장시간 과부하되면 크로스오버 보드의 보호 회로가 전류를 제한하거나 신호를 차단합니다.
- 설치와 이동을 고려한 캐비닛 — CNC 가공 목재 캐비닛에 폴리우레아 코팅을 적용했습니다. 플라잉 프레임, 브래킷, 운반용 케이스 등 용도별 액세서리를 선택할 수 있습니다.
PRODUCT GALLERY
가까이에서 보는 디테일
사진을 누르면 크게 볼 수 있습니다 ↗
| 형식 | 패시브 풀레인지 라인어레이 |
|---|---|
| 주파수 응답 (무향실, −6dB) | 63Hz부터 20kHz까지 |
| 출력 (제조사 표기) | 240W |
| 최대 계산 음압 (1m) | 연속 130dB / 프로그램 133dB / 피크 136dB |
| 저역 드라이버 | 커스텀 5인치 × 4 |
| 고역 드라이버 | 커스텀 드라이버 × 2 (각 1인치 보이스코일·1인치 출구) |
| 수평 지향각 | 120° (대칭) |
| 수직 지향각 | 모듈 수와 어레이 곡률에 따라 결정 |
| 크로스오버 | 내장 패시브 / 2kHz |
| 임피던스·핀 연결 | 8Ω / +1, −1 |
| 앰프 채널당 연결 | 최대 2대 / 4Ω |
| 입력 커넥터 | NL4 × 2 |
| 각도 조절 | 0.5°, 1.5°, 3°, 5°, 7°, 10° |
| 캐비닛·마감 | CNC 가공 목재 / 폴리우레아 코팅 / 기본 검정 |
| 크기 (폭 × 높이 × 깊이) | 458 × 293 × 381mm |
| 순중량 | 17kg |
IN REAL SPACES
이 제품이 함께한 공간
Artist T45을 사용한 시공 사례를 살펴보세요
